從古至今人類一直都在追求著更安全更美好的生活，在古代為了讓土房子變得安全和耐久，秸稈、麻刀成了土墻里必不可少的組分。在現(xiàn)代人類又發(fā)明了纖維混凝土，這是繼鋼筋混凝土、預(yù)應(yīng)力混凝土之后的又一次重大突破。時科新材料的使命是讓纖維成為混凝土必不可少的第七組分，讓建筑工程變得更耐久、更安全，讓人類的居住環(huán)境更美好。

玻纖耐堿性

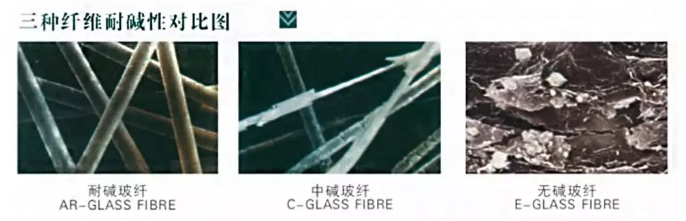

混凝土是堿性環(huán)境，玻璃纖維在混凝土中會被腐蝕，甚至完全喪失強度。下圖對比了三種玻纖的耐堿性，中堿玻纖被嚴重腐蝕，無堿玻纖甚至被完全腐蝕掉，在混凝土中留下大量孔洞，導(dǎo)致混凝土嚴重開裂，而只有耐堿玻纖腐蝕較小。耐堿玻璃纖維是指含鋯量在16.7%左右的玻璃纖維，因此，只有耐堿玻璃纖維才可以應(yīng)用于混凝土或水泥砂漿中。即使是耐堿纖維，長時間在混凝土中，依然會被腐蝕從導(dǎo)致開裂，對于一個高質(zhì)量、高耐久的工程，耐堿玻纖在混凝土中的耐久性還是值得質(zhì)疑的。同樣，低堿度水泥會對玻纖的腐蝕性小，而普通硅酸鹽水泥對玻纖的腐蝕一定要引起注意。

時科新材料經(jīng)過多年的研發(fā)和工程經(jīng)驗，開發(fā)出一款專門用于增強玻璃纖維混凝土GRC的高強度聚丙烯纖維，其增強效果與玻纖纖維相近，但100%完全耐堿，耐堿性遠遠優(yōu)于玻璃纖維。結(jié)合GRC現(xiàn)有工藝，時科新材料開發(fā)了預(yù)拌工藝和噴射工藝，時科纖維預(yù)拌效果明顯優(yōu)于玻璃纖維，噴射工藝則需要使用時科提供的專用刀盤和刀片。

纖維的設(shè)計參數(shù)：高強度聚丙烯，依據(jù)標準《GB/T 21120 水泥混凝土和砂漿用合成纖維》，纖維主要材質(zhì)為聚丙烯，耐堿性≥99%，抗拉強度650≥MPa，彈性模量≥7GPa。

耐堿玻纖與時科纖維增強效果對比

玻璃纖維因為堿性腐蝕原因，根據(jù)郭學(xué)明主編、徐永模主審的《GRC幕墻與建筑裝飾構(gòu)件的設(shè)計、制作及安裝》描述，GRC不能直接用標準抗彎強度來設(shè)計，而要除以一個老化安全系數(shù)，如長期荷載下，室外老化安全系數(shù)為3-3.5。也就是說，15mm厚標準抗彎強度為18MPa的GRC混凝土，除以造型、厚度差異系數(shù)，長期室外荷載作用下設(shè)計強度僅有4MPa。

時科高強度聚丙烯纖維100%完全耐堿，沒有任何腐蝕問題，因此可以使用標準抗彎強度進行設(shè)計，也就是說標準抗彎強度為18MPa的時科纖維混凝土，無需除以老化安全系數(shù)，僅需除以造型、厚度差異系數(shù)，設(shè)計強度為12MPa。

時科高強度聚丙烯纖維與耐堿玻纖的對比

*注：因為纖維的密度不同，纖維在混凝土中的摻量不取決于重量，而取決于纖維在混凝土中的根數(shù)，即體積分數(shù)，因此對比不同纖維，需對比在同樣體積分數(shù)下的用量和效果。
