各位設計師，大家好！我們之前已經廣泛介紹過玻璃纖維增強水泥（GRC)。這種材料似乎在印象中高端的GRC幕墻是這樣子的！

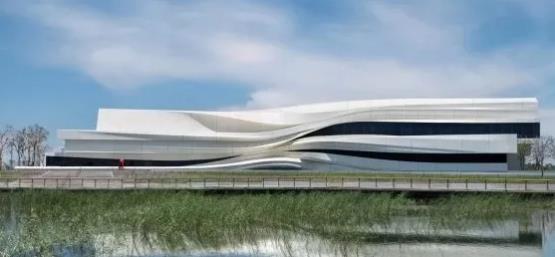

銀川美術館

又或是這樣子的

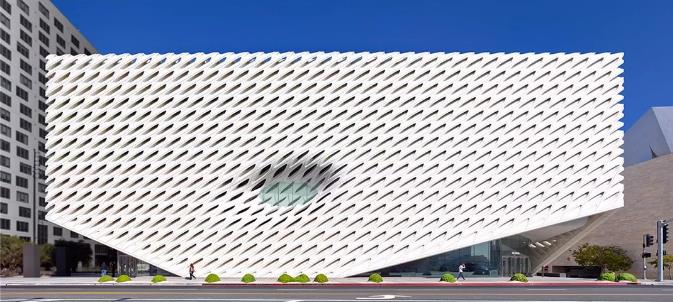

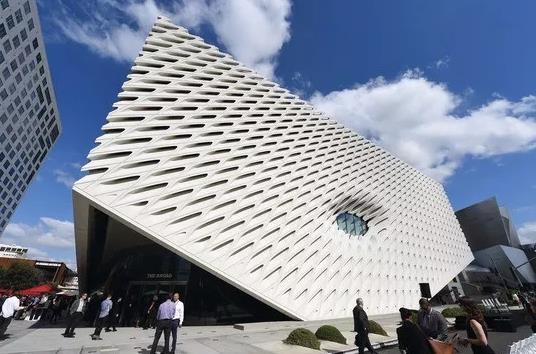

洛杉磯布洛徳美術館



的確

GRC是曲線幕墻的利器

但是以上兩個案例

同時又有些本質上的差別



至于他們差別在哪里

其實就在于單元式幕墻的概念上



單元式幕墻是早有的概念

但GRC融合單元式幕墻卻代表了

GRC幕墻行業的新趨勢



真的嗎？


關于

單 元 裝 配 式 幕 墻

我們先來了解一下~

現代幕墻產品根據結構形式的不同，

可分為框架式幕墻和單元式幕墻。

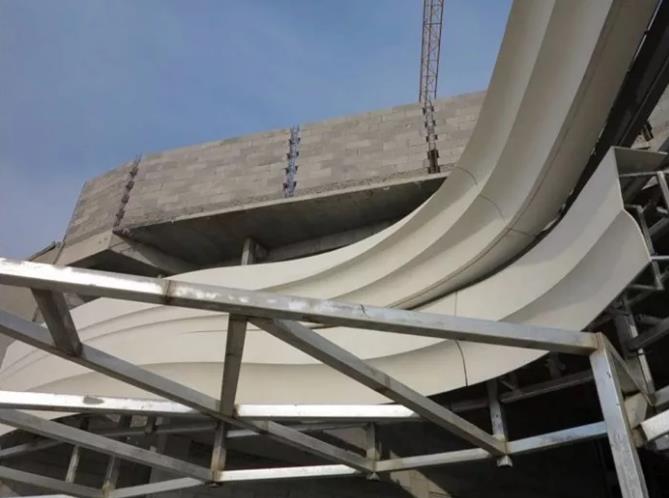

GRC外裝飾框架幕墻施工

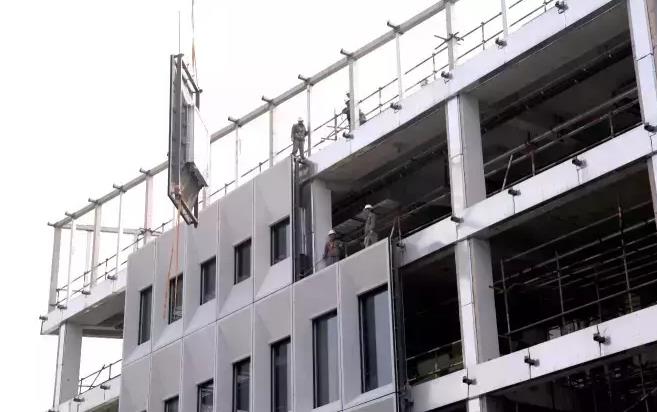

GRC單元式幕墻施工


單元式幕墻是為解決建筑工人短缺、施工質量難以控制等因素因應而生的幕墻體系，充分體現了現代工業化的水平，也是符合當今世界潮流的高檔建筑外維護系統。



它是在工廠內將幕墻各組件(包括面板、支撐框架等)組裝成板塊單元，運至工地進行整體吊裝，通過預埋轉接系統固定在主體結構上的一種幕墻系統。



在工廠完成的

不是一小部分墻體構件哦~

而是完整的幕墻結構基本單位，

是集合了外圍護、采光、遮陽、

通風等為一體的立面構件。

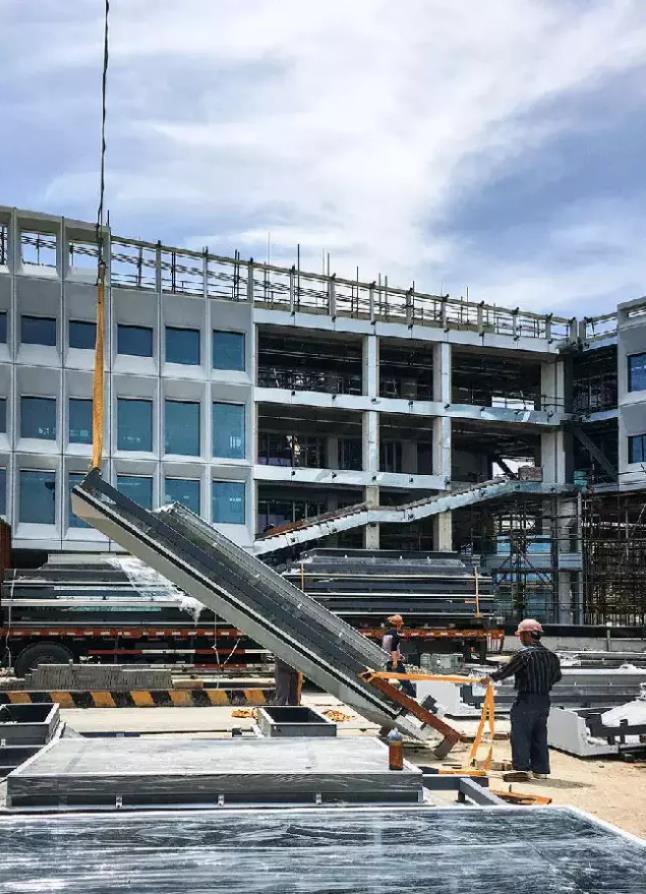

這樣一塊塊的GRC幕墻單元格，

吊起~

chua~chua~chua~

就直接安裝在建筑主體結構上，

是不是很不一樣呢？



相比傳統的建筑外墻加橫豎龍骨加外保溫

技術流程

單元幕墻最大化的實現了工廠化生產

 符合裝配式建筑趨勢



下面我們再好好了解一下吧！


我們知道建筑幕墻是集建筑技術、

功能和藝術于一體的建筑物外圍護結構。



GRC因其成型幾乎不受形狀限制，在現代建筑設計中，GRC建筑幕墻越來越多地被設計師應用于大型單曲與雙曲非線性建筑設計中，實現其天馬行空的創意效果。



那將GRC和裝配式的概念相結合

更有效的控制

傳統幕墻的曲線造型的種種弊端

很多設計師意識到這一點的情況下

所以建筑師

特意

將曲線幕墻設計成看似外表統一的

標準單元

而在內部實現曲線標準變化的造型語言

已經成為一種風潮



說了這么多不如直接看實例

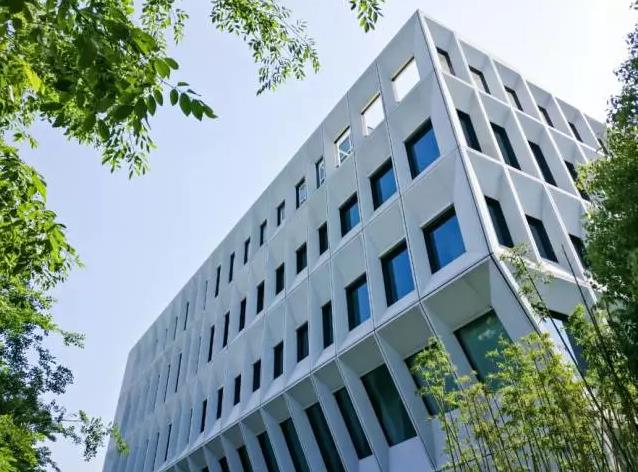

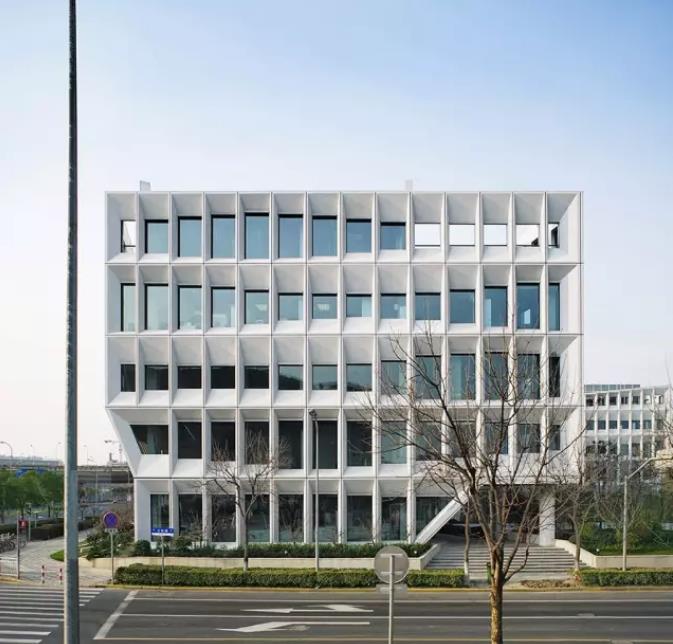

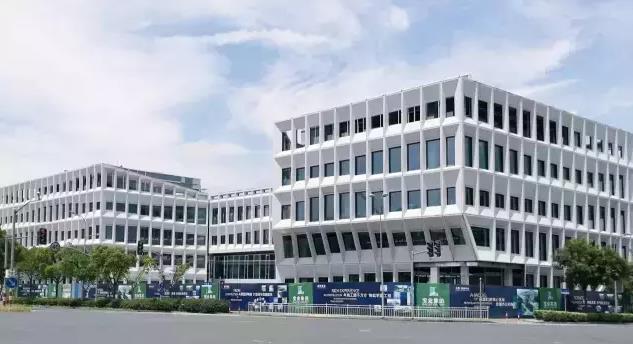

 上 海 寶 業 中 心

▼



上海寶業中心是目前國內裝配式公共建筑的示范作品，被譽為中國最美的裝配式建筑公建項目。該項目的立面設計也是對當代辦公樓單一化立面設計的一個突破。



寶業中心建筑外墻系統，

采用的就是：

創新型的GRC一體化集成單元式幕墻，

外立面的總構件數量為854塊。



通過標準化模具的“魔幻”變化，

在工廠制造出

孔洞大小不一的GRC單元式幕墻。

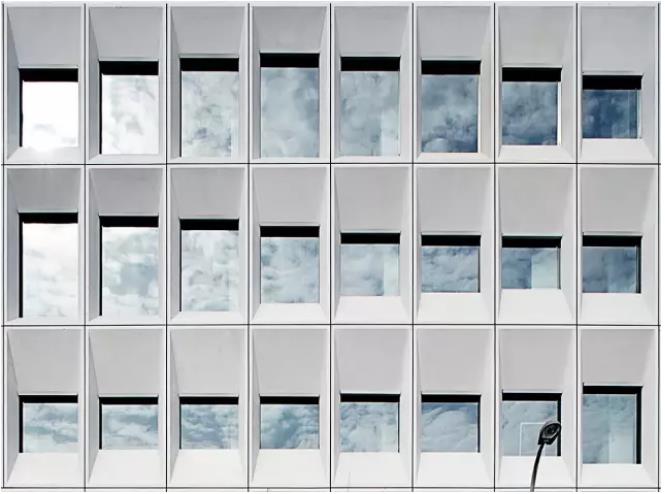

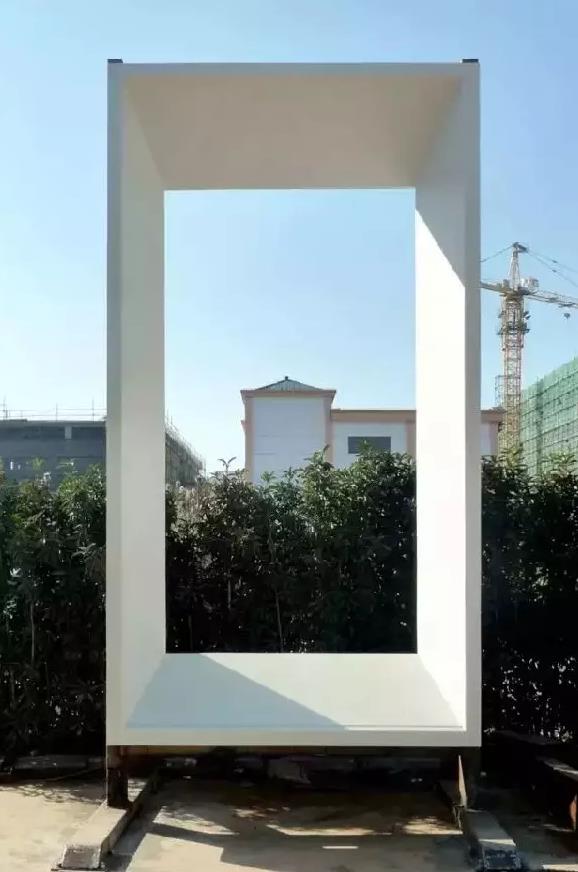

▲ 立面局部單元

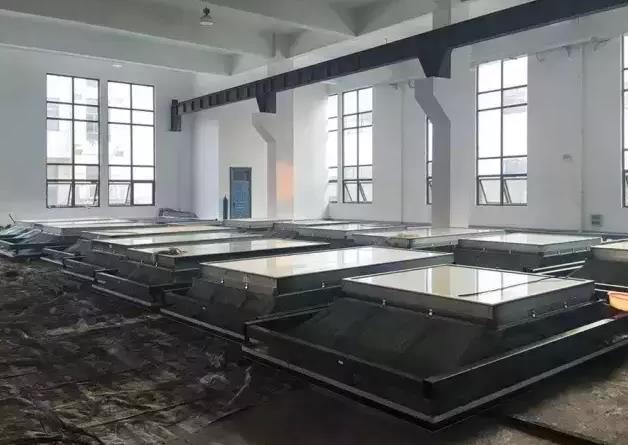

工廠制作GRC幕墻局部單元格


該GRC幕墻

就是集合了外圍護、采光、遮陽、保溫、

通風、夜景照明于一體，

更是歷經兩年風吹日曬的實驗，

清潔度和精密度依然保持很高的水準。



這樣的幕墻簡直讓人眼前一亮~

充滿現代感~

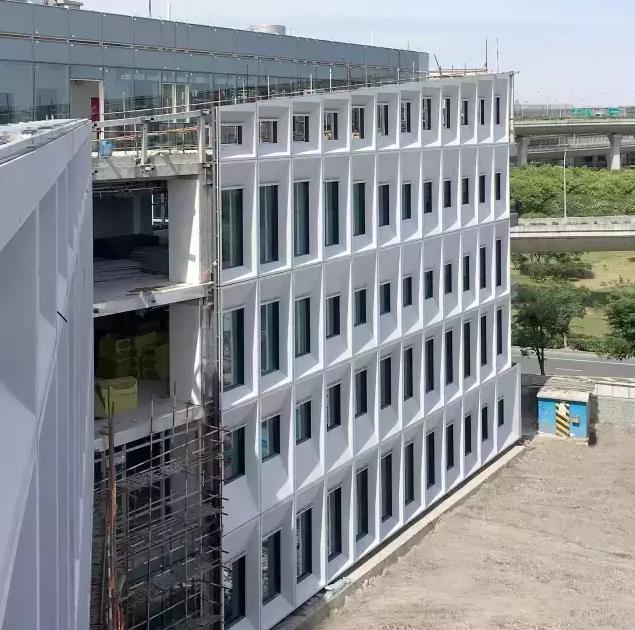

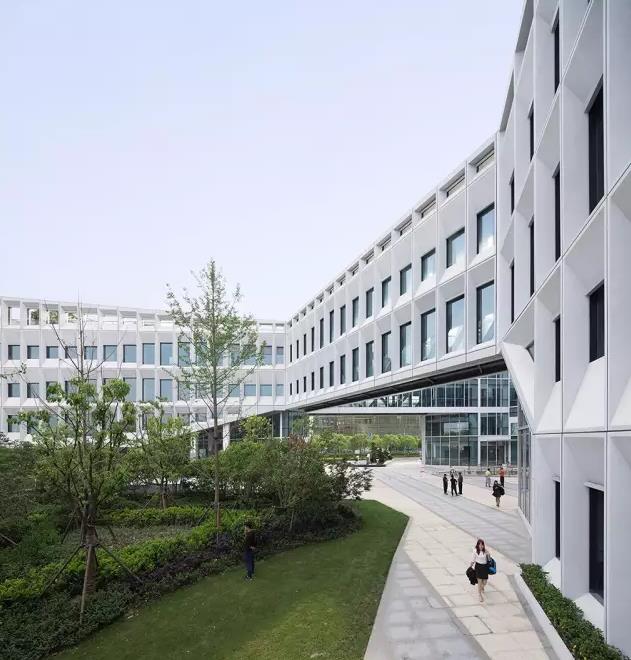

安裝好的幕墻，

將一種源自水鄉千變?nèi)f化的

“水紋破浪”效果完美展現出來，

而且這些不同斜度的幕墻單元，

也改變了窗戶的高度，

并控制室內空間的采光。





除了控制采光，還能自遮陽，

比如，在這樣一個夏季的午后，

建筑南向的直射輻射均被遮擋，

這意味更舒適的室內環境，

也意味著更低的空調能耗。

凹窗可實現自遮陽效果



由于GRC依靠模具成型，

造型幾乎不受任何限制，

設計師可根據建筑設計需要，

用GRC塑造各種外形，

并能較完美地實現特殊造型的整體性，

提供基本構造，

控制建筑成型。





提一下，該項目還獲得了

“The American Architecture Prize 2017”

（AAP美國建筑獎）

綜合類建筑設計獎



此處應該有掌聲~



單元式幕墻以其工廠化的組裝生產，高標準化的技術，大量節約施工時間等綜合優勢，已經成為建筑幕墻領域最具普及價值和發展優勢的幕墻形式。



相對于框架式幕墻，單元式幕墻具有諸多突出優勢：



1、可與主體混凝土結構同步施工，垂直交叉作業，縮短整體建筑施工周期。



2、單元板塊整體吊裝，安裝速度快，現場施工周期短，經濟效益和社會效益明顯。



3、構件高精度加工，組裝在工廠內完成，易于保證產品質量。



4、單元板塊之間采用插接方式連接，對溫度變形、層間變位、地震變形等具有很強的吸收能力，適應主體結構位移能力強。



5、預埋轉接系統可實現三維空間全自由度調整和誤差吸收，安裝調整方使，可有效保證安裝精度和質量，并適用于各種不同形式的建筑主體結構。



6、熱工性能優越，節能效果顯著.。



7、可靈活采用玻璃、金屬板材、石材及人造板材等多種飾面材料。單元式幕墻可根據需要做成明框、隱框、半隱框等多種框架外觀形式?？筛鶕?jù)需要設置垂直裝飾翼板（玻璃、鋁板、陶土板)、水平裝飾或遮陽挑板(架)等。



單元裝配式GRC幕墻，

集裝飾性、構造性于一體，

安全可靠、實施快捷，

更具有時間優勢、工序優勢、

成本優勢與環境優勢，

必將成為未來廣泛應用的建筑技藝趨勢。


顏值+ 品質

這樣的GRC幕墻是不是極具吸引力呢？



下面再來看一個案例~

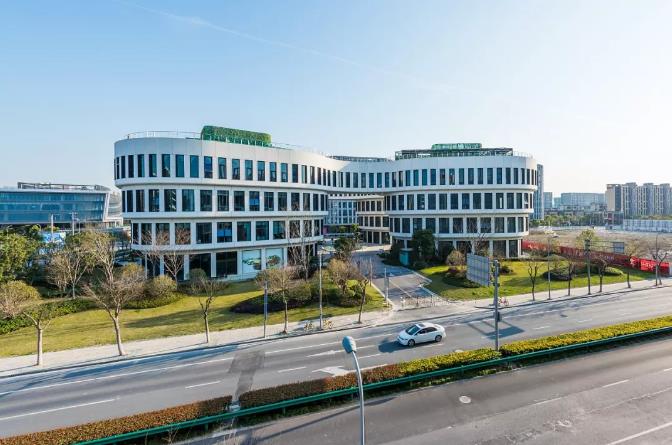

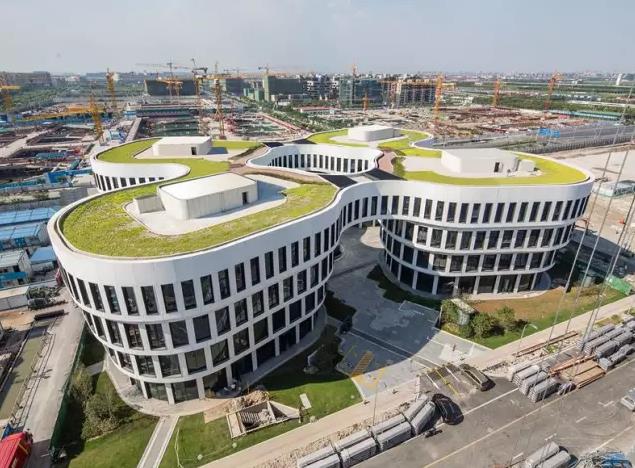

 上 海 虹 橋 花 瓣 樓

▼

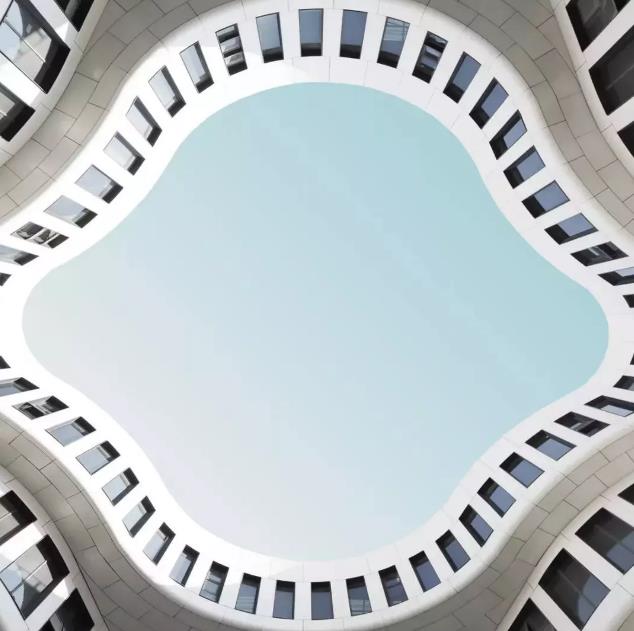

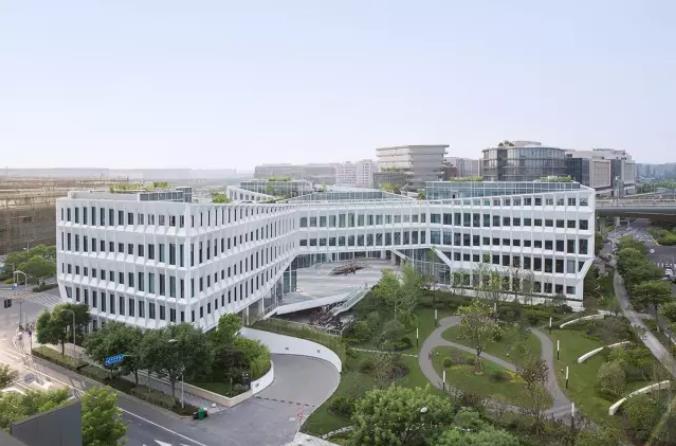

虹橋花瓣樓作為上海虹橋機場辦公園區的首座建筑，由分割的四個小建筑體圍繞中央庭院組成，每個體塊均為四層高，只有頂層相互連接，形成平面中的花瓣造型。



虹橋花瓣樓也同樣優秀~

獲得2017安邸AD100最佳商業建筑大獎

優秀者必有共通之處

它就是

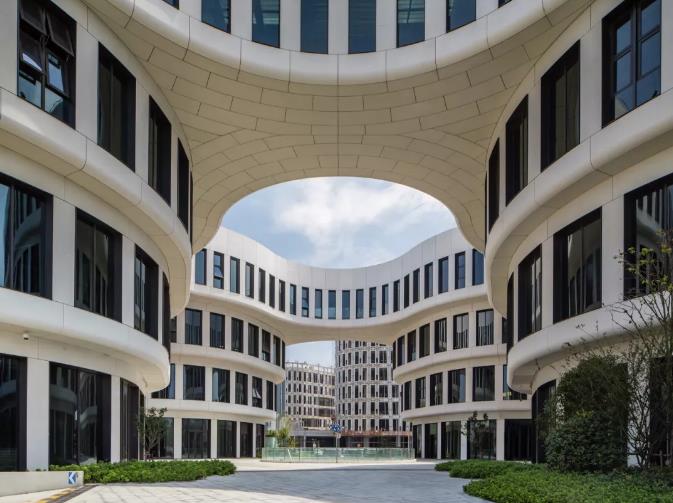

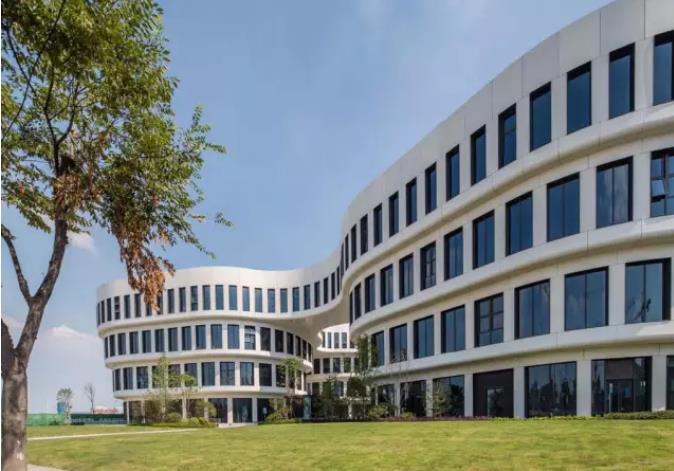

該建筑的白色外墻，

采用的也是單元裝配式GRC幕墻



花瓣樓的GRC幕墻，

因其極輕而且高度絕緣，

提供了一個微妙的移動網格膨脹，

它到達地面變得更加開放，

并能減少建筑對空調的需求量。

另外，花瓣樓的懸臂，

自遮陽形式

是通過與樓上小開口的外觀連接，

以減少能源消耗，

使之獲得建筑節能三星級，

擁有在中國最好的節能等級，

可謂是一代節能典范~



單元裝配式GRC幕墻

將GRC與預制外墻復合，

將外墻圍護與裝修一次成型，

解決了傳統后掛GRC裝飾外墻板易開裂、

易脫落、高空作業安全隱患多等技術難題。



而且通過精心設計模具、

優化物料配比，

反復試驗，

解決了GRC預制外墻構件著色不均、

開裂、脫落等問題。

施 工 工 藝


單元式幕墻安裝工藝過程，是指將單元組件吊到預定位置后的安裝、調整、固定及防雷、防火、防滲漏密封等細部節點安裝施工和檢驗的作業工序。

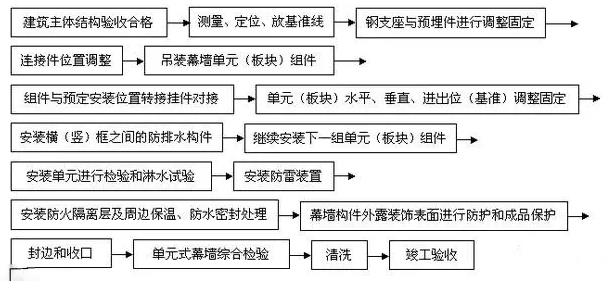

主要工序流程如下：



單元裝配式GRC幕墻

不僅加快了裝配式建筑施工進度，

降低了后期裝飾成本，

而且建造方式更加環保、

節能、經濟、美觀，質量也是棒棒噠~



看到這里

大家是不是清楚更多了呢？


所以反觀我們前邊的

洛杉磯布落德美術館

是不是就很好的實現了

單元式幕墻的概念？

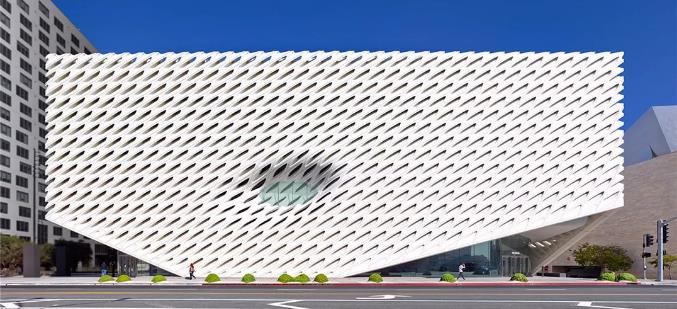

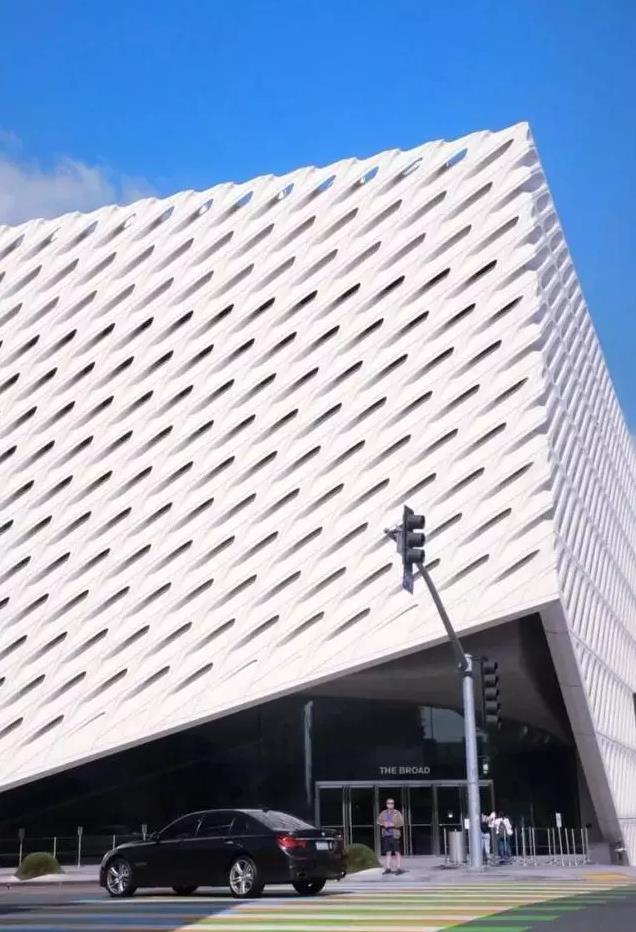

洛杉磯布洛徳美術館

▼





所以它和我們前面

提到的銀川美術館

還是有很大差別的



正是鑒于此

我們認為GRC幕墻未來的趨勢

逐步從傳統的大尺度曲線造型

往標準單元式的幕墻體系發展



廣泛的應用于

辦公或者商業及其他領域

充分利用GRC的造型優勢

大家覺得呢？
